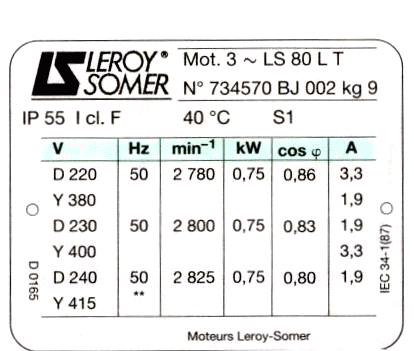

Etude de la plaque signalétique d un moteur asynchrone
Questionnaire à compléter
A la lecture de la plaque signalétique, répondez aux questions suivantes. Pour vos calculs, vous pouvez utiliser la calculatrice Windows (touche de raccourci sur votre clavier), et donnez vos résultats avec 3 chiffres significatifs, en précisant bien les unités. Utilisez le POINT comme séparateur de décimales.
Quelle est la tension maximale supportée par un enroulement ?
Quelle est l'intensite maximale du courant dans un enroulement ?
Quelle est la vitesse de synchronisme de ce moteur (en tr/min) ?
Quel est le nombre de pôles du stator ?
Le moteur est à présent alimenté par un réseau triphasé 220 V. Quel doit être le couplage de ses enroulements ?
Calculez alors le glissement nominal du moteur (en pourcentage).
Quelle est la puissance utile nominale de ce moteur ?
Quel est le moment du couple utile nominale du moteur ?
Calculez la puissance absorbée par ce moteur dans les conditions nominales.
Calculez enfin le rendement nominal du moteur dans ces conditions (en pourcentage).
